Introduzione
Il display LCD a matrice di punti 128x64B è un modulo display LCD grafico a matrice di punti ad alte prestazioni, ampiamente utilizzato in una varietà di dispositivi elettronici. In secondo luogo, la risoluzione del nostro modulo display è di 128x64 punti, il che significa che può visualizzare numerose informazioni in uno spazio limitato sullo schermo. Che si tratti di informazioni di testo su più righe o di display grafici di piccolo formato, il nostro prodotto può gestirli facilmente.

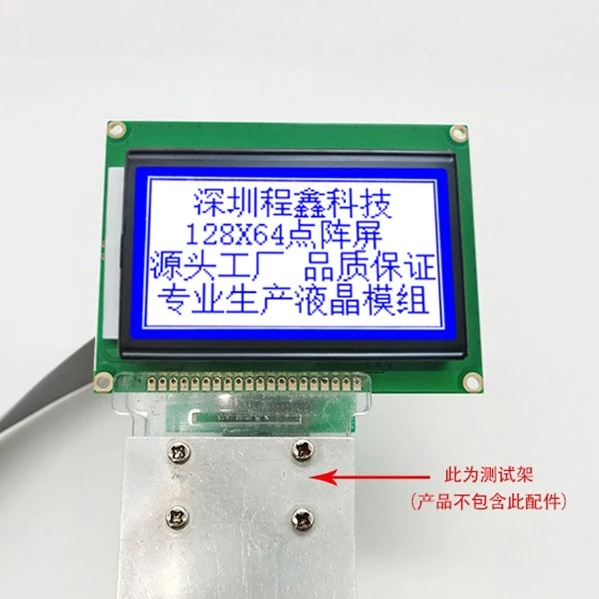

1. Immagini del prodotto
2.Caratteristica del prodotto
Visualizzazione ad alta risoluzione
Il display LCD a matrice di punti 128x64B adotta un layout a matrice di punti di 128 colonne x 64 righe, contenenti un totale di 8192 pixel indipendenti. Questo design a matrice di punti ad alta densità consente allo schermo di visualizzare immagini e testo più delicati e chiari.
Design a basso consumo
L'intervallo di tensione operativa del nostro display è compreso tra {{0}},0 V e +5,5 V. Questo requisito di tensione inferiore aiuta a ridurre il consumo di energia. In secondo luogo, integra un circuito di conversione DC-DC, che non richiede pressione negativa esterna, semplifica ulteriormente la progettazione del circuito e riduce il consumo energetico.
Forte adattabilità ambientale
I nostri schermi di solito hanno un ampio intervallo di temperature operative da -20 gradi a +70 gradi e alcuni modelli di livello industriale si estendono addirittura da -30 gradi a +85 gradi, garantendo che possono essere visualizzati normalmente in ambienti freddi o ad alta temperatura. In secondo luogo, i nostri schermi utilizzano una struttura sigillata e un trattamento resistente all'umidità per impedire che il materiale a cristalli liquidi venga invaso dall'umidità. Allo stesso tempo, la parte del circuito è solitamente rivestita con un rivestimento anticorrosivo per resistere a una varietà di ambienti difficili.
Interfaccia flessibile
Il nostro schermo ha le caratteristiche di un'interfaccia flessibile, grazie al chip driver che supporta più protocolli di comunicazione e metodi di interfaccia, come l'interfaccia parallela, l'interfaccia SPI e l'interfaccia I²C.
Sistemi di controllo industriale
I display LCD a matrice di punti 128x64B sono ampiamente utilizzati nel campo del controllo dell'automazione industriale. Il suo design ad alta risoluzione da 128×64 pixel può visualizzare interfacce operative complesse, inclusi parametri in tempo reale, indicazioni di stato e informazioni cartografiche.
Strumenti e attrezzature mediche
Nelle apparecchiature mediche, i display LCD a matrice di punti 128x64B sono adatti per monitor, misuratori di glicemia e altre apparecchiature con contrasto elevato ed effetti di visualizzazione chiari.
Elettronica di consumo
Le applicazioni del display nel campo dell'elettronica di consumo includono dispositivi domestici intelligenti, pannelli audio e telecomandi.
Strumenti e apparecchiature di misurazione
I nostri display sono ampiamente utilizzati in vari strumenti di misura, come contatori di energia, analizzatori di gas e bilance elettroniche.
Elettronica automobilistica
Nel campo dell'elettronica automobilistica, il display viene utilizzato nei sistemi di navigazione dei veicoli, nei cruscotti e nei moduli di visualizzazione degli specchietti retrovisori.
Attrezzature per l'istruzione e la ricerca
I nostri display sono adatti anche per apparecchiature nel campo dell'istruzione e della ricerca, come strumenti sperimentali didattici e schede di sviluppo elettronico.
4. Parametro del prodotto (specifica)
|

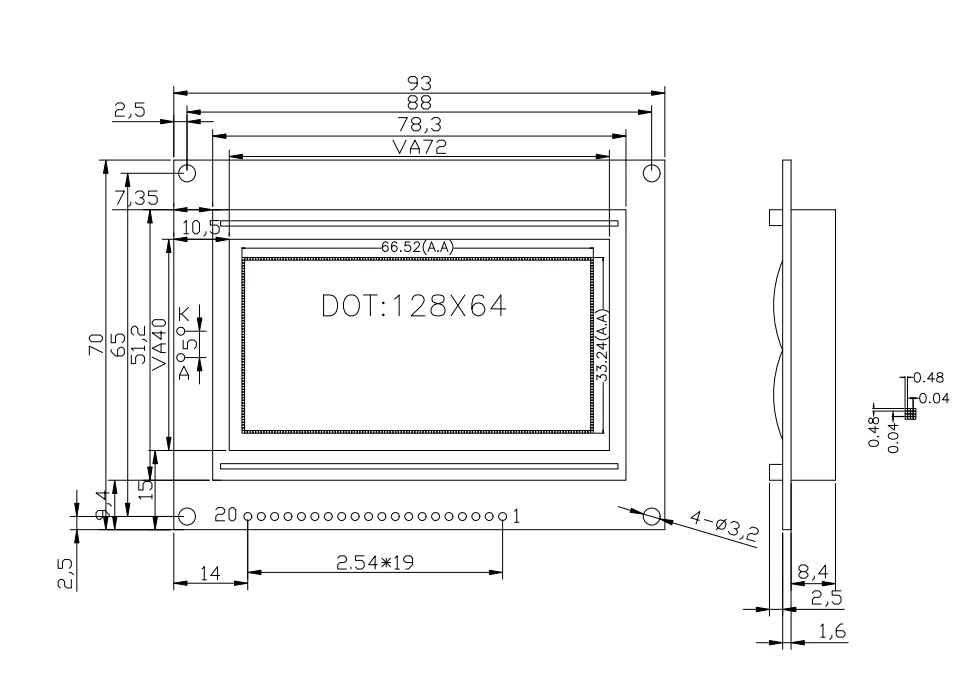

Dimensioni del modulo: 93X70X12,5 mm |
Area di visualizzazione del display: 72X40 mm |
|
Tipo LCD:FSTN/POSITIVO/TRANSFLETTIVO |
Angolo di visione: 6 in punto |
|
IC driver: ST7920 O equivalente |
Tipo di driver retroilluminazione: Alimentazione/3,1 V/HITE |
|
Circuito CC-CC: integrato |
Peso: da definire |
|
SPILLO |
SIMBOLO |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
Assistenza clienti
Domande frequenti
D: Cosa significa la risoluzione del display LCD a matrice di punti 128x64B?
R: La risoluzione 128x64 significa che il display ha 128 pixel di larghezza e 64 pixel di altezza, per un totale di 8192 pixel indirizzabili. Ciò consente di ottenere testo o grafica dettagliati e nitidi in un'area compatta dello schermo.
D: Perché il display LCD a matrice di punti 128x64B è considerato efficiente dal punto di vista energetico?
R: Il display attiva solo i pixel necessari per il rendering dei contenuti, riducendo al minimo il consumo energetico. Inoltre, utilizza basse tensioni operative (da 3,3 V a 5 V) e una retroilluminazione ad alta efficienza energetica, che lo rendono adatto a dispositivi alimentati a batteria.
D: Cosa rende il display LCD a matrice di punti 128x64B altamente adattabile a diversi ambienti?
R: L'ampio intervallo di temperature operative (da -20 gradi a +70 gradi o da -30 gradi a +85 gradi per i modelli di livello industriale) e la robusta tenuta contro umidità e polvere lo consentono per funzionare in modo affidabile in condizioni difficili.
D: Quali interfacce di comunicazione sono supportate da questo display?
R: Il display LCD a matrice di punti 128x64B supporta in genere interfacce parallele (modalità 8-bit o 4-bit) e interfacce seriali come SPI e I²C, offrendo flessibilità per l'integrazione con vari microcontroller.
D: In che modo il display garantisce una visibilità chiara in diverse condizioni di illuminazione?
R: Utilizza materiale a cristalli liquidi ad alto contrasto e retroilluminazione regolabile, garantendo una buona leggibilità sia in condizioni di scarsa illuminazione che di luminosità.
D: Il display LCD a matrice di punti 128x64B può visualizzare immagini o è limitato al testo?
R: Può visualizzare sia testo che grafica semplice. La disposizione a matrice di punti consente la personalizzazione basata sui pixel, consentendo il rendering di icone, motivi o immagini a bassa risoluzione.
D: Quali sono le applicazioni tipiche del display LCD a matrice di punti 128x64B?
R: Le applicazioni comuni includono strumenti industriali, dispositivi medici, apparecchiature portatili e cruscotti automobilistici, dove display compatti e affidabili sono fondamentali.
D: In che modo il display gestisce gli ambienti con risorse GPIO limitate?
R: Utilizzando interfacce seriali come SPI o I²C, il display riduce il numero di pin di controllo richiesti, rendendolo ideale per microcontrollori con disponibilità GPIO limitata.
D: Che tipo di retroilluminazione viene utilizzata in questo display?
R: La maggior parte dei display LCD a matrice di punti 128x64B utilizza una retroilluminazione LED a risparmio energetico, che fornisce un'illuminazione uniforme e consuma una quantità minima di energia.
D: Quanto dura il display LCD a matrice di punti 128x64B nelle applicazioni esterne?
R: Il suo design robusto, che comprende struttura antivibrante, rivestimenti protettivi e un'ampia tolleranza alla temperatura, garantisce durata e prestazioni costanti in ambienti esterni o difficili.
