Introduzione
Il LED a sette segmenti a due cifre è un componente comune del display digitale, ampiamente utilizzato in vari dispositivi elettronici, come contatori, termometri, misuratori, orologi elettronici, ecc. Questo prodotto visualizza i numeri da 0 a 9 attraverso diversi combinazioni di sette tubi LED. Ha una struttura semplice e può soddisfare varie esigenze di visualizzazione digitale.

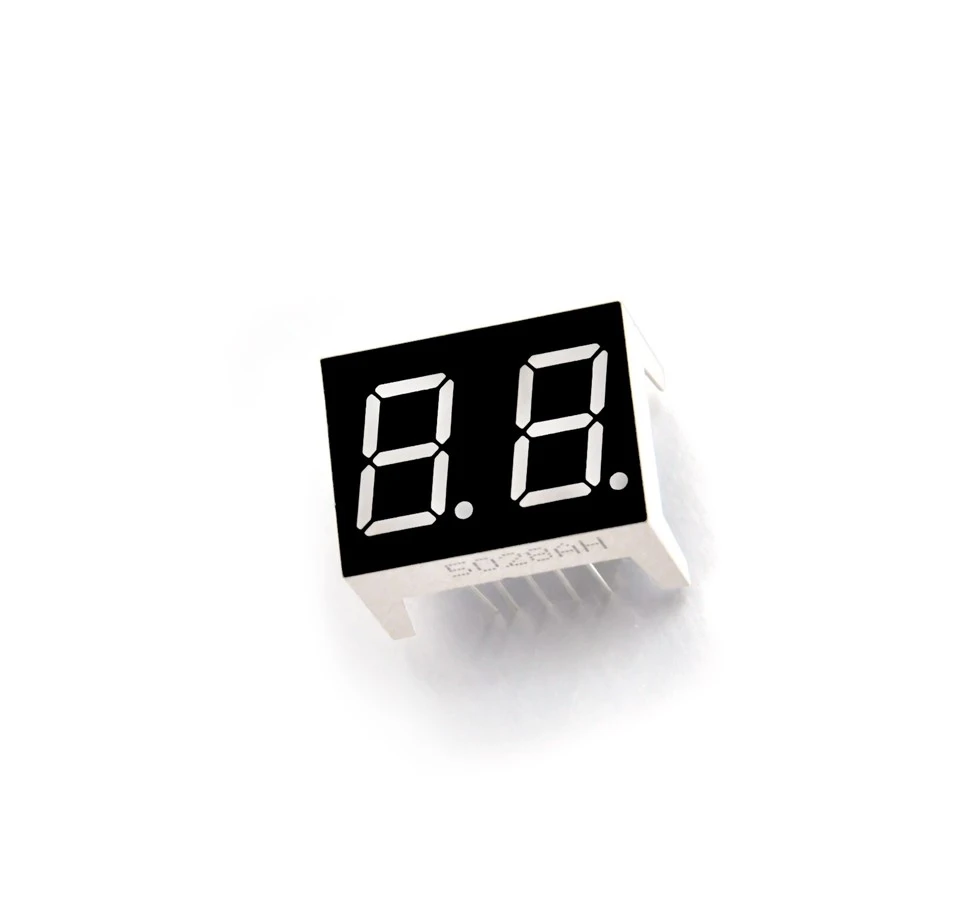

1.immagine del prodotto
2.Caratteristica del prodotto
Display ad alta luminosità
Il LED a sette segmenti a due cifre utilizza diodi emettitori di luce LED ad alta luminosità, solitamente con un intervallo di luminosità di 1500-2000mcd. Rispetto ai tradizionali LCD, i display LED possono fornire effetti di visualizzazione più chiari e luminosi in ambienti forti o scarsamente illuminati.
Ottima compatibilità
I nostri prodotti supportano una varietà di metodi di interfaccia, come TTL, I2C, ecc., che sono convenienti per gli utenti per la connessione e il controllo in base alle esigenze effettive. Allo stesso tempo, gli utenti possono anche personalizzare i contenuti visualizzati attraverso la programmazione per soddisfare esigenze personalizzate.
Lunga durata
Il tempo medio tra i guasti (MTBF) dei nostri prodotti ha raggiunto più di 40,000 ore, il che significa che in condizioni di utilizzo normali, gli utenti possono aspettarsi più di cinque anni di funzionamento stabile. Rispetto ai normali prodotti LED, questo indicatore è aumentato di circa il 25%.
Conteggio e visualizzazione digitale
I display LED a segmenti 7- a due cifre sono ampiamente utilizzati nei dispositivi che devono visualizzare numeri, come contatori, misuratori di portata, timer, ecc.
Strumenti elettronici
Tra i vari strumenti elettronici, i nostri display sono ampiamente utilizzati per visualizzare dati come tensione, corrente, temperatura, ecc.
Elettrodomestici
I nostri display a LED sono ampiamente utilizzati anche negli elettrodomestici. Ad esempio, negli elettrodomestici come forni a microonde, frigoriferi e condizionatori d'aria, vengono comunemente utilizzati per visualizzare informazioni quali lo stato di funzionamento, le impostazioni della temperatura e i timer.
Elettronica automobilistica
I nostri prodotti sono ampiamente utilizzati anche nel campo dell'elettronica automobilistica per visualizzare informazioni quali velocità del veicolo, livello di carburante e temperatura.
Domande frequenti
D: Cos'è un LED a sette segmenti a due cifre?
R: Un display LED a sette segmenti e due cifre è costituito da due serie di sette segmenti LED singoli, disposti per visualizzare cifre numeriche (0-9). Ogni cifra può essere controllata per mostrare un numero illuminando segmenti specifici e le due cifre vengono utilizzate per visualizzare numeri a due cifre.
D: Come funziona un LED a sette segmenti a due cifre?
R: Un display LED a sette segmenti e due cifre funziona attivando segmenti specifici di ciascuna cifra per formare numeri. Ogni cifra è rappresentata da 7 segmenti e la combinazione di questi segmenti può visualizzare qualsiasi cifra da 0 a 9. Le due cifre sono controllate individualmente, solitamente tramite multiplexing.
D: Quali sono le applicazioni di un display LED a sette segmenti a due cifre?
R: I display LED a sette segmenti e due cifre sono comunemente utilizzati in applicazioni in cui è necessaria la visualizzazione di numeri a due cifre, come orologi digitali, contatori, voltmetri, termometri e altri dispositivi che richiedono letture numeriche.
D: Come vengono controllati i segmenti di un LED a sette segmenti a due cifre?
R: Ciascun segmento di un LED a sette segmenti a due cifre è controllato applicando tensione al suo anodo o catodo (a seconda che il display sia ad anodo o catodo comune). Un controller o microcontrollore pilota i LED accendendo i segmenti appropriati per formare la cifra desiderata.
D: Qual è la differenza tra i LED a sette segmenti a due cifre e a catodo comune?
R: In un LED a sette segmenti a due cifre con anodo comune, gli anodi di tutti i segmenti sono collegati a un pin comune e le cifre si illuminano applicando una bassa tensione ai catodi corrispondenti. In un display a catodo comune, i catodi di tutti i segmenti sono collegati a un pin comune e le cifre si illuminano applicando un'alta tensione agli anodi corrispondenti.
D: Cos'è il multiplexing in un display LED a sette segmenti a due cifre?
R: Il multiplexing è una tecnica in cui entrambe le cifre di un display LED a sette segmenti a due cifre vengono controllate passando rapidamente dall'una all'altra. Ogni cifra viene accesa per un breve istante e la commutazione avviene così velocemente che l'occhio umano percepisce entrambe le cifre come costantemente illuminate, evitando lo sfarfallio.
D: Come viene controllata la luminosità di un LED a sette segmenti a due cifre?
R: La luminosità di un display LED a sette segmenti a due cifre è controllata regolando la corrente che scorre attraverso ciascun segmento. In genere, la modulazione di larghezza di impulso (PWM) viene utilizzata per controllare la luminosità regolando il ciclo di lavoro del segnale inviato ai LED.
D: Che tipo di circuito è necessario per pilotare un LED a sette segmenti a due cifre?
R: Per pilotare un LED a sette segmenti a due cifre, è necessario un microcontrollore o un circuito driver display dedicato. Il driver controlla ciascuna cifra tramite multiplexing e garantisce che i segmenti corretti di ciascuna cifra si accendano. Spesso vengono utilizzati transistor o circuiti integrati driver per commutare le correnti più elevate necessarie per i segmenti.
D: Qual è la tensione e la corrente tipiche richieste per un LED a sette segmenti a due cifre?
R: Un LED a sette segmenti a due cifre funziona generalmente con una tensione diretta compresa tra circa 1,8 V e 3,2 V, a seconda del colore del LED (rosso, verde, giallo, ecc.). La corrente richiesta per segmento è solitamente compresa tra 10 mA e 20 mA, con la corrente totale che dipende dal numero di segmenti accesi in un dato momento.
D: Quali sono i vantaggi derivanti dall'utilizzo di un display LED a sette segmenti a due cifre?
R: I vantaggi dei display LED a sette segmenti a due cifre includono la semplicità, il basso costo, la facilità d'uso e il basso consumo energetico. Forniscono display numerici chiari e di facile lettura e sono comunemente utilizzati in applicazioni in cui sono richiesti display numerici piccoli e compatti.
.
