La visualizzazione di un grafico a torta su un display LCD 40x2 potrebbe sembrare un compito impegnativo a prima vista, ma con l'approccio giusto e la comprensione dei principi sottostanti, può essere raggiunto in modo efficace. Come fornitore di display LCD 40x2, ho avuto l'opportunità di esplorare varie tecniche e metodi per sfruttare al meglio questi display compatti ma potenti. In questo post sul blog, ti guiderò attraverso il processo di creazione e visualizzazione di un grafico a torta su un display LCD 40x2, dai concetti di base all'implementazione pratica.
Comprensione dei limiti di un display LCD 40x2
Prima di immergerci nei dettagli della creazione di un grafico a torta, è importante comprendere i limiti di un display LCD 40x2. Questi display hanno in genere un numero limitato di caratteri che possono essere mostrati su ogni riga (40 caratteri per riga e 2 righe in totale) e non supportano la grafica ad alta risoluzione come un monitor per computer. Pertanto, il nostro grafico a torta sarà una rappresentazione semplificata e basata sul carattere piuttosto che una grafica a pieno ritmo.
Concetti di base della rappresentazione del grafico a torta
Un grafico a torta è un grafico statistico circolare che è diviso in fette per illustrare proporzioni numeriche. Nel nostro caso, poiché stiamo lavorando con un display LCD 40x2, dobbiamo rappresentare queste proporzioni usando i caratteri. Un approccio comune è utilizzare diversi simboli per rappresentare diversi segmenti del grafico a torta. Ad esempio, possiamo usare diversi caratteri ASCII o caratteri personalizzati (se il LCD li supporta) per mostrare le dimensioni relative di ciascuna fetta.
Passaggio 1: preparazione dei dati
Il primo passo nella creazione di un grafico a torta è avere i dati che si desidera rappresentare. Supponiamo che abbiamo una serie di valori che rappresentano diverse categorie e vogliamo mostrare le loro proporzioni relative. Ad esempio, se abbiamo tre categorie con valori 20, 30 e 50, il valore totale è 20 + 30 + 50 = 100. Le proporzioni di ciascuna categoria sono rispettivamente del 20%, 30%e 50%.
# Esempio di codice Python per valori di preparazione dei dati = [20, 30, 50] Totale = Sum (valori) Proporzioni = [valore / totale per valore nei valori]Passaggio 2: mappatura delle proporzioni ai caratteri
Poiché abbiamo 40 caratteri disponibili su ogni riga del display LCD 40x2, dobbiamo mappare le proporzioni di ciascuna fetta a un certo numero di caratteri. Ad esempio, se una fetta ha una percentuale del 20%e abbiamo 40 caratteri, il numero di caratteri che rappresentano questa fetta è 0,2 * 40 = 8 caratteri.
# Codice Python per la mappatura delle proporzioni ai caratteri num_characters = [int (proporzione * 40) per proporzione nelle proporzioni]Passaggio 3: selezione dei caratteri per le fette
Dobbiamo scegliere personaggi diversi per rappresentare ogni fetta del grafico a torta. Per semplicità, possiamo usare diversi caratteri ASCII. Ad esempio, possiamo usare "x" per la prima fetta, "o" per la seconda fetta e "*" per la terza fetta.
# Python Code per selezionare caratteri caratteri = ['x', 'o', '*']Passaggio 4: generazione della stringa del grafico a torta
Ora che abbiamo il numero di caratteri per ogni fetta e i caratteri per rappresentarli, possiamo generare la stringa che verrà visualizzata sul LCD.
# Python Code per generare la stringa grafico a torta Pie_Chart_String = "" per i in gamma (len (num_characters)): Pie_chart_string += caratteri [i] * num_characters [i]Passaggio 5: visualizzazione sul display LCD 40x2
Per visualizzare la stringa del grafico a torta generata sul display LCD 40x2, è necessario interfacciarsi il display con un microcontrollore. I microcontroller comunemente usati per l'interfaccia LCD includono Arduino. Ecco un semplice esempio di codice Arduino per visualizzare la stringa sul LCD.
#include <liquidCrystal.h> // Inizializza la libreria con i numeri dei pin di interfaccia LiquidCrystal LCD (12, 11, 5, 4, 3, 2); void setup () {// impostare il numero di colonne e righe del LCD: lcd.begin (40, 2); // Stampa un messaggio al LCD. lcd.print ("grafico a torta:"); } void loop() { // Assume pie_chart_string is the string generated in Python String pie_chart_string = "XXXXXXXXXOOOOOOOOOOOOOOOOOOOOOOO**********"; lcd.setcursor (0, 1); lcd.print (PIE_CHART_STRING); ritardo (5000); }Considerazioni avanzate
- Caratteri personalizzati: Alcuni LCD 40x2 visualizzano i caratteri personalizzati di supporto. Puoi creare i tuoi caratteri unici per rappresentare le fette del grafico a torta, che possono rendere il grafico più professionale.
- Più righe: Poiché abbiamo due righe sul display LCD 40x2, possiamo utilizzare la seconda riga per visualizzare ulteriori informazioni come i nomi delle categorie o i valori effettivi.
Display LCD correlati

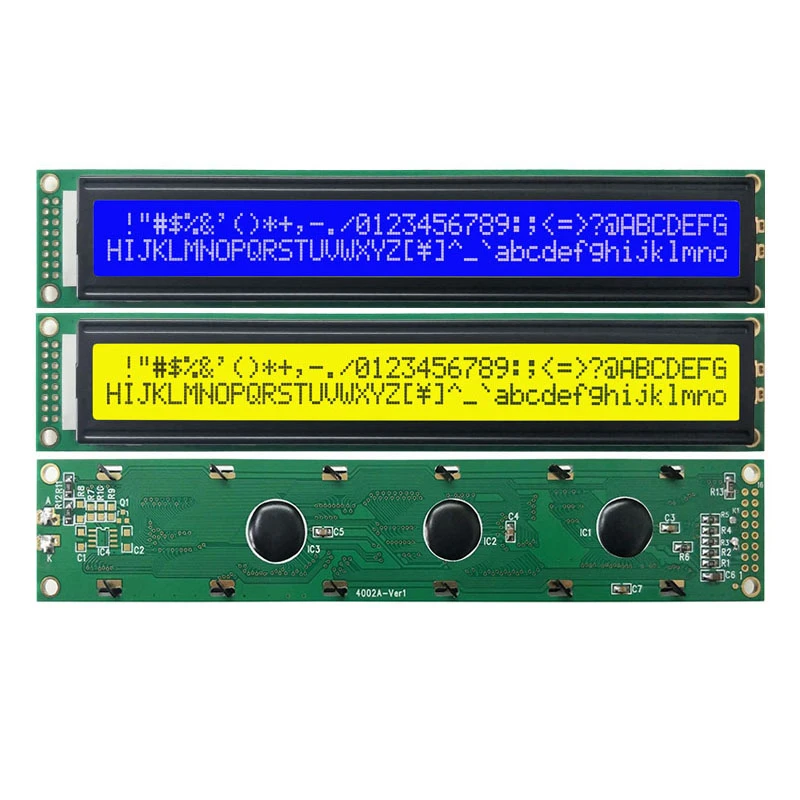

Se sei interessato ad altri tipi di display LCD, offriamo ancheLCD 20x4 I2CE0802 display LCD. Questi display hanno caratteristiche diverse e possono essere utilizzati per varie applicazioni. NostroDisplay LCD 40x2è un'ottima scelta per le applicazioni in cui è necessario un display basato sul carattere relativamente grande in un fattore di forma compatto.
Conclusione
La visualizzazione di un grafico a torta su un display LCD 40x2 è un modo creativo per presentare i dati in un ambiente spaziale limitato. Seguendo i passaggi descritti in questo post sul blog, è possibile creare un grafico a torta semplice ma efficace. Che tu stia lavorando a un progetto fai -da -te o a un'applicazione commerciale, i nostri display LCD 40x2 possono fornire una soluzione affidabile.
Se sei interessato ad acquistare i nostri display LCD 40x2 o hai domande sulla personalizzazione e l'integrazione, non esitate a contattarci per ulteriori discussioni e negoziazioni. Ci impegniamo a fornire prodotti di alta qualità e un eccellente servizio clienti.
