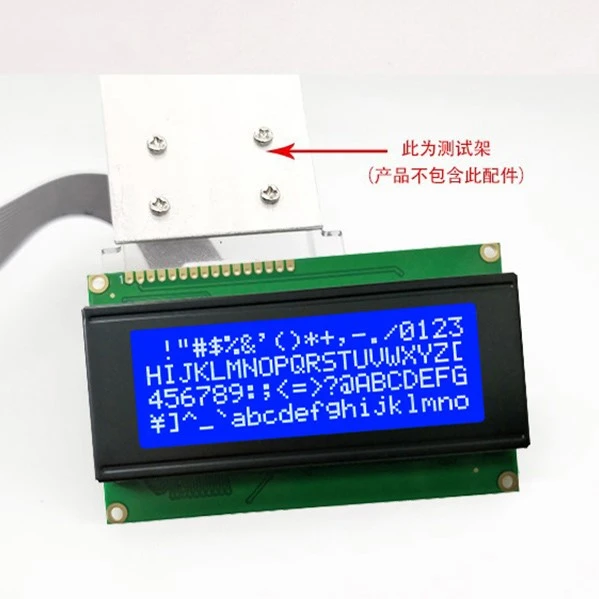

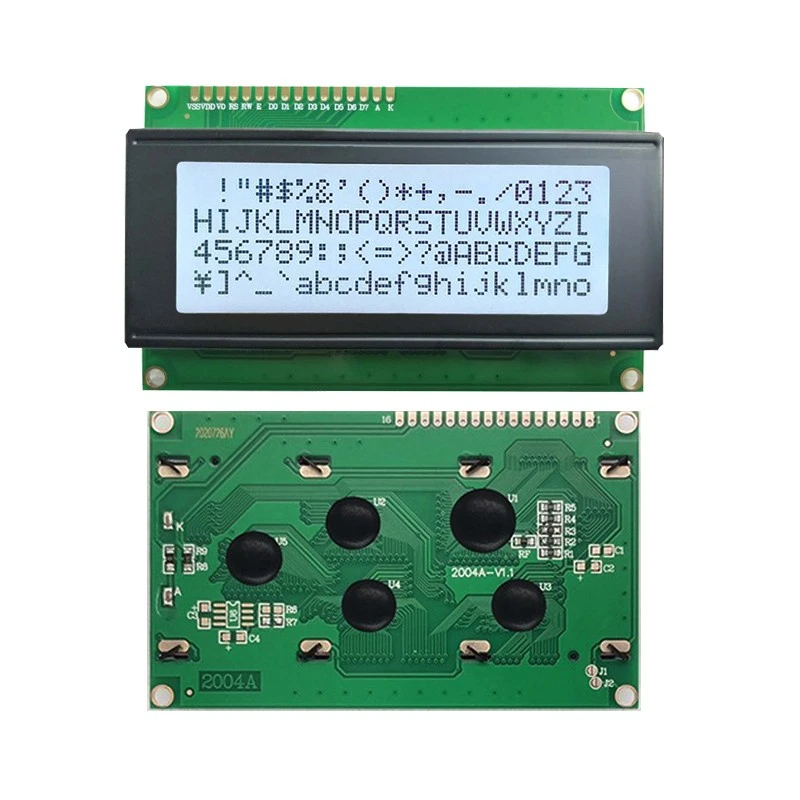

Il display LCD 20x4 è un dispositivo di visualizzazione comunemente utilizzato nelle apparecchiature di controllo industriale. Appartiene ai componenti elettronici ed è ampiamente utilizzato in vari progetti e apparecchiature elettroniche. È composto da 4 righe e 20 colonne di caratteri e può visualizzare un totale di 80 caratteri.
Il formato di visualizzazione è solitamente 20 x 4, ovvero è possibile visualizzare 20 caratteri per riga e un totale di 80 caratteri.
È un tipo di visualizzazione dei caratteri standard. Solitamente adotta il formato caratteri a matrice di punti 5x8 e supporta la visualizzazione di numeri, lettere e alcuni simboli speciali.
Modalità interfaccia La maggior parte dei moduli LCD 20x4 utilizzano controller HD44780 e supportano interfacce parallele (solitamente modalità 4-bit e 8-bit).
Di solito deve essere utilizzato con la retroilluminazione. Molti modelli sono dotati di retroilluminazione a LED per facilitare la visualizzazione delle informazioni in ambienti scarsamente illuminati.
La tensione di lavoro generalmente funziona a 5 V/3,3 V, adatta alla maggior parte dei microcontrollori e delle schede di sviluppo (come Arduino). In casi particolari, la tensione può essere personalizzata per adattarsi allo sviluppo del prodotto.
1 Scena della fabbrica
Progressi tecnologici
Tecnologia di retroilluminazione migliorata: alcuni modelli più recenti di display LCD 20x4 utilizzano retroilluminazione a LED più efficienti, fornendo display più luminosi e un consumo energetico inferiore.
Maggiore durata: alcuni produttori hanno introdotto versioni resistenti alle alte temperature e all'umidità, rendendole più adatte per applicazioni in ambienti difficili.
.Applicazione del prodotto
Controllo industriale:come dispositivo di visualizzazione per pannelli di controllo industriali.
Strumenti:come apparecchiature di misurazione elettroniche e schermi di strumenti.
Elettronica di consumo:come console di gioco elettroniche, lettori di e-book, ecc.
Dispositivi domestici intelligenti:come termostati intelligenti, prese intelligenti, ecc.
Strumenti di misura portatili; quadri di controllo industriali; elettronica di consumo portatile e altri prodotti.
Parametro del prodotto (specifica)
|
Dimensioni del modulo: 116X36X 13,4/10,9 mm |
Area di visualizzazione del display: 83X18,4 mm |
|
Tipo LCD:STN/POSITIVO/TRANSFLETTIVO |
Angolo di visione: 6 in punto |
|
IC driver: SPLC780D O equivalente (AIP31066) |
Tipo driver retroilluminazione:Alimentazione/3,3 V/5.0VHITE |
|
Circuito CC-CC: integrato |
Peso: da definire |
|
SPILLO |
SIMBOLO |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
