1.introduzione al prodotto

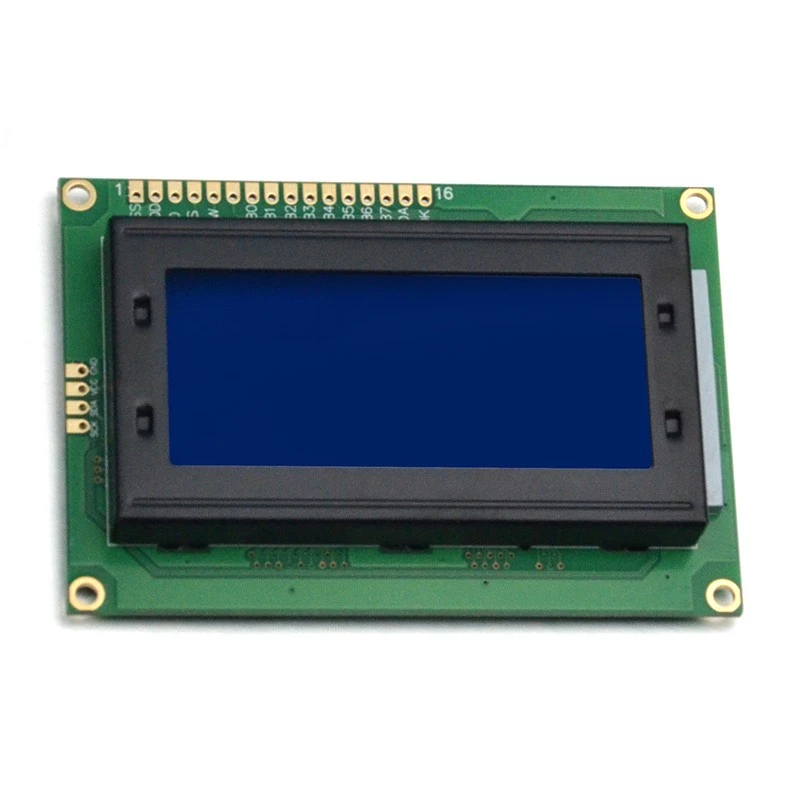

Il modulo LCD 1604 è un modulo display LCD altamente integrato, solitamente utilizzato in dispositivi che necessitano di visualizzare più caratteri e informazioni.
2.Caratteristica del prodotto
Alta integrazione:copre lo schermo di visualizzazione, il circuito di azionamento e la logica di controllo, semplificando il processo di produzione. , progettazione e impaginazione
Ampia area espositiva:fornisce una struttura di visualizzazione di 16 caratteri × 4 righe, ricche informazioni di visualizzazione, adatte per visualizzare grandi quantità di testo e dati.
Buona visibilità:fornisce effetti di visualizzazione chiari e un'ampia gamma di angoli di visualizzazione.
Stabilità e affidabilità:Utilizzando la tecnologia di confezionamento COB, riducendo il numero di punti di connessione sul circuito stampato, migliorando la capacità anti-interferenza del modulo e la stabilità a lungo termine.
Tuttavia, le dimensioni sono relativamente grandi e non sono adatte a dispositivi piccoli con spazio limitato. Inoltre, non è possibile completare la conversione grafica. Il costo è elevato, soprattutto per le applicazioni che richiedono elevata qualità e stabilità del display.
Lo schermo LCD 1604COB è ampiamente utilizzato in calcolatrici, pannelli di controllo industriali, strumenti, dispositivi domestici intelligenti e altri campi. Il suo effetto di visualizzazione è chiaro e adatto alla visualizzazione di semplici informazioni digitali, di testo e di altro tipo.
Controllo industriale:come schermi di visualizzazione di vari strumenti e apparecchiature di automazione.
Apparecchiature di comunicazione:come terminali di visualizzazione delle informazioni, apparecchiature di test di comunicazione.
Elettronica di consumo:come macchine POS, distributori automatici e altri prodotti che necessitano di visualizzare una grande quantità di informazioni.
4.Processo di produzione
Il flusso del processo di produzione dello schermo di visualizzazione 1604 include:
Preparazione del pannello LCD:preparare il substrato di vetro LCD e rivestirlo con materiale a cristalli liquidi ed elettrodi.

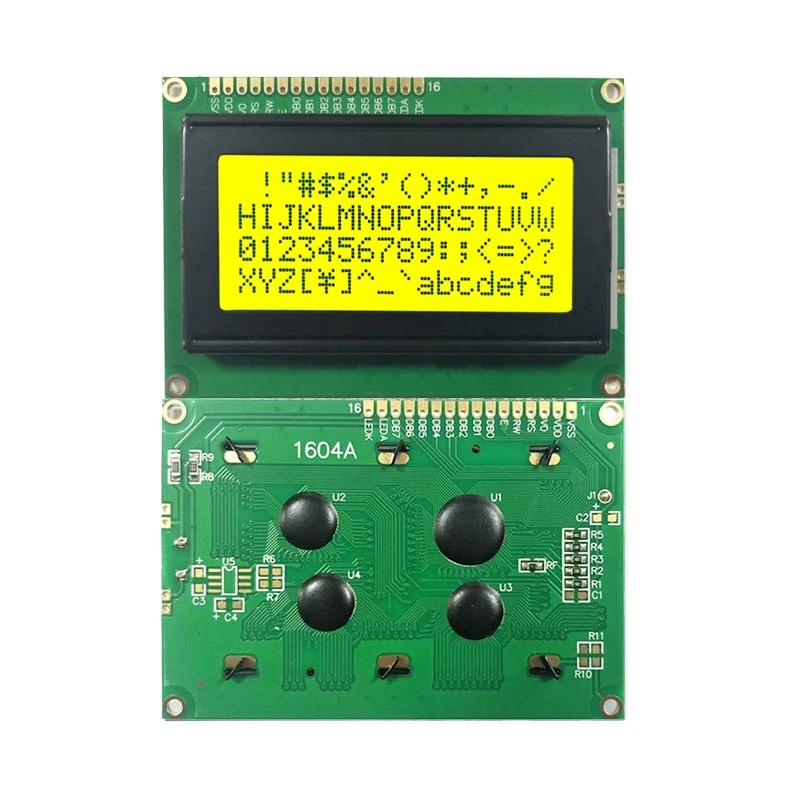

Confezione COB:integrare il pannello LCD, l'IC del driver e la logica di controllo su un circuito stampato e fissarlo tramite saldatura e altri processi.
Gruppo retroilluminazione:aggiungere una fonte di retroilluminazione, solitamente retroilluminazione a LED per fornire luminosità e uniformità sufficienti.
Test e debug:test funzionali e ispezione di qualità dei moduli finiti per garantire che tutti i parametri soddisfino le specifiche.
Confezione:imballare i moduli qualificati e prepararli per la spedizione ai clienti o per l'integrazione nel prodotto finale.
5. Parametro del prodotto (specifica)
|
Dimensioni modulo: 87X60X13,2 mm |
Area di visualizzazione del display: 62X27,2 mm |
|
Tipo LCD:STN/POSITIVO/TRANSFLETTIVO |
Angolo di visione: 6 in punto |
|
IC driver: SPLC780D O equivalente |
Tipo driver retroilluminazione:Alimentazione/3,3 V/5.0VHITE |
|
Circuito CC-CC: integrato |
Peso: da definire |
|
SPILLO |
SIMBOLO |
Interfaccia seriale IIC |
|
|
|
1 |
Vss |
SPILLO |
SIMBOLO |
|
|
2 |
Vdd |
1 |
Vss |
|
|
3 |
Vo |
2 |
Vdd |
|
|
4 |
RS |
3 |
SDA |
|
|
5 |
R/W |
4 |
SCK |
|
|
6 |
E |
|||
|
7 |
DB0 |
|||
|
8 |
DB1 |
|||
|
9 |
DB2 |
|||
|
10 |
DB3 |
|||
|
11 |
DB4 |
|||
|
12 |
DB5 |
|||
|
13 |
DB6 |
|||
|
14 |
DB7 |
|||
|
15 |
A |
|||
|
16 |
K |
|||
