Ehilà! Come fornitore di moduli LCD, spesso mi viene chiesto come selezionare il cavo giusto per questi eleganti display. Potrebbe sembrare un piccolo dettaglio, ma la scelta del cavo corretto può fare un'enorme differenza nelle prestazioni e nella longevità dei tuoi moduli LCD. Quindi, tuffiamoci subito ed esploriamo i fattori chiave che devi considerare.
Comprendere il modulo LCD

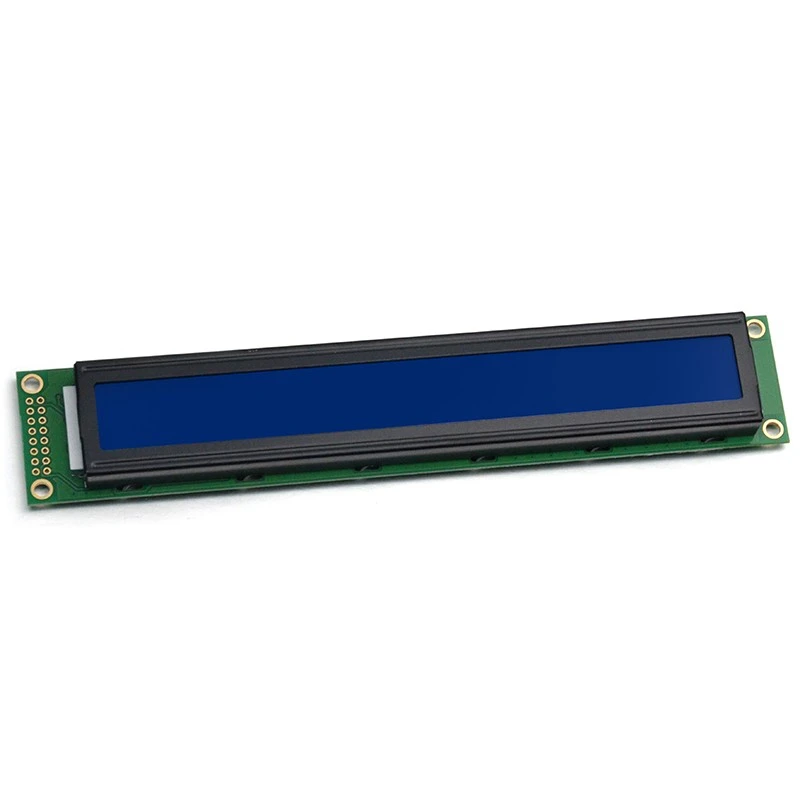

Per prima cosa, devi conoscere a fondo il tuo modulo LCD. Diversi moduli LCD hanno requisiti diversi in termini di cavi. Per esempio,Display LCD 40x2potrebbe avere una configurazione dei pin e esigenze di alimentazione diverse rispetto a aDisplay LCD 16x1.
Controlla la scheda tecnica del tuo modulo LCD. Questa è la tua risorsa di riferimento per tutti i dettagli tecnici. Ti parlerà dei requisiti di tensione, del numero di pin e dei tipi di segnale utilizzati dal modulo. Ad esempio, alcuni moduli LCD utilizzano la comunicazione I2C, comelcd 20x4 i2ce avrai bisogno di un cavo in grado di supportare questo protocollo.
Lunghezza del cavo
La lunghezza del cavo è un altro fattore cruciale. Se il cavo è troppo lungo, potrebbero verificarsi perdite di segnale o interferenze. D'altra parte, se è troppo corto, sarai limitato in termini di dove posizionare il modulo LCD.
Per la maggior parte delle applicazioni interne in cui la distanza tra il modulo LCD e il dispositivo di controllo è relativamente breve (meno di pochi metri), un cavo di lunghezza standard dovrebbe funzionare perfettamente. Tuttavia, se hai bisogno di un cavo più lungo, ad esempio per un display di grandi dimensioni in uno spazio commerciale, dovrai investire in un cavo schermato di alta qualità. I cavi schermati aiutano a ridurre le interferenze elettromagnetiche (EMI) e garantiscono che i segnali vengano trasmessi in modo accurato.
Configurazione dei pin
La configurazione dei pin è probabilmente l'aspetto più importante quando si tratta di scelta del cavo. È necessario assicurarsi che il cavo abbia il giusto numero di pin e che siano disposti nell'ordine corretto.
La configurazione dei pin di un modulo LCD dipende dal tipo e dalle dimensioni. Alcune configurazioni comuni dei pin includono configurazioni a 14, 16 e 20 pin. Prima di ordinare un cavo, contare il numero di pin sul modulo LCD e abbinarlo al numero di pin del cavo. Inoltre, prestare attenzione alle funzioni dei pin. Alcuni pin vengono utilizzati per l'alimentazione, alcuni per la trasmissione dei dati e altri per i segnali di controllo.
Materiale e qualità del cavo
Il materiale del cavo gioca un ruolo significativo nelle sue prestazioni. Sono preferiti i conduttori in rame di alta qualità perché offrono bassa resistenza e buona conduttività elettrica. I cavi più economici potrebbero utilizzare alluminio o altri metalli con una resistenza maggiore, il che può portare al degrado del segnale.
Oltre al materiale del conduttore è importante anche l’isolamento del cavo. Un buon materiale isolante proteggerà i conduttori da danni fisici e fattori ambientali come umidità e calore. Cerca cavi con isolamento durevole, come PVC o Teflon.
Flessibilità
Se il modulo LCD verrà utilizzato in un'applicazione in cui deve essere spostato o piegato, avrai bisogno di un cavo flessibile. I cavi flessibili sono realizzati con materiali in grado di sopportare flessioni ripetute senza rompere i conduttori all'interno.
Ad esempio, in un braccio robotico in cui viene utilizzato un modulo LCD per la visualizzazione dello stato, un cavo flessibile è essenziale. In caso contrario, il cavo potrebbe rompersi dopo pochi movimenti del braccio, provocando il malfunzionamento del display.
Costo
Il costo è sempre una considerazione, ma non dovresti sacrificare la qualità per un prezzo inferiore. Anche se potresti essere tentato di scegliere il cavo più economico disponibile, a lungo termine potrebbe costarti di più se non funziona correttamente.
Confronta i prezzi di cavi diversi di vari fornitori. Cerca un buon equilibrio tra costo e qualità. A volte, spendere qualcosa in più per un cavo di alta qualità può risparmiarti grattacapi e costi di sostituzione in futuro.
Compatibilità con altri componenti
Quando selezioni un cavo per il tuo modulo LCD, devi considerare anche la sua compatibilità con altri componenti del tuo sistema. Ad esempio, se utilizzi un microcontrollore per controllare il modulo LCD, il cavo deve essere compatibile con l'interfaccia del microcontrollore.
Assicurarsi che l'impedenza del cavo corrisponda all'impedenza degli altri componenti del circuito. Un'impedenza non corrispondente può causare riflessioni del segnale, che possono ridurre le prestazioni del modulo LCD.
Conclusione
Scegliere il cavo giusto per il tuo modulo LCD non è così semplice come potrebbe sembrare a prima vista. Richiede una buona conoscenza dei requisiti del modulo LCD, delle caratteristiche del cavo e della progettazione complessiva del sistema.
Se non sei ancora sicuro di quale cavo scegliere, non esitare a contattarci. In qualità di fornitore di moduli LCD, abbiamo una vasta esperienza e conoscenza in questo settore e siamo più che felici di aiutarti a prendere la decisione giusta. Che tu stia lavorando su un piccolo progetto fai-da-te o su un'applicazione commerciale su larga scala, possiamo fornirti le migliori soluzioni di cavi per i tuoi moduli LCD. Contattaci oggi per avviare il processo di approvvigionamento e ottenere il cavo perfetto per le tue esigenze!
