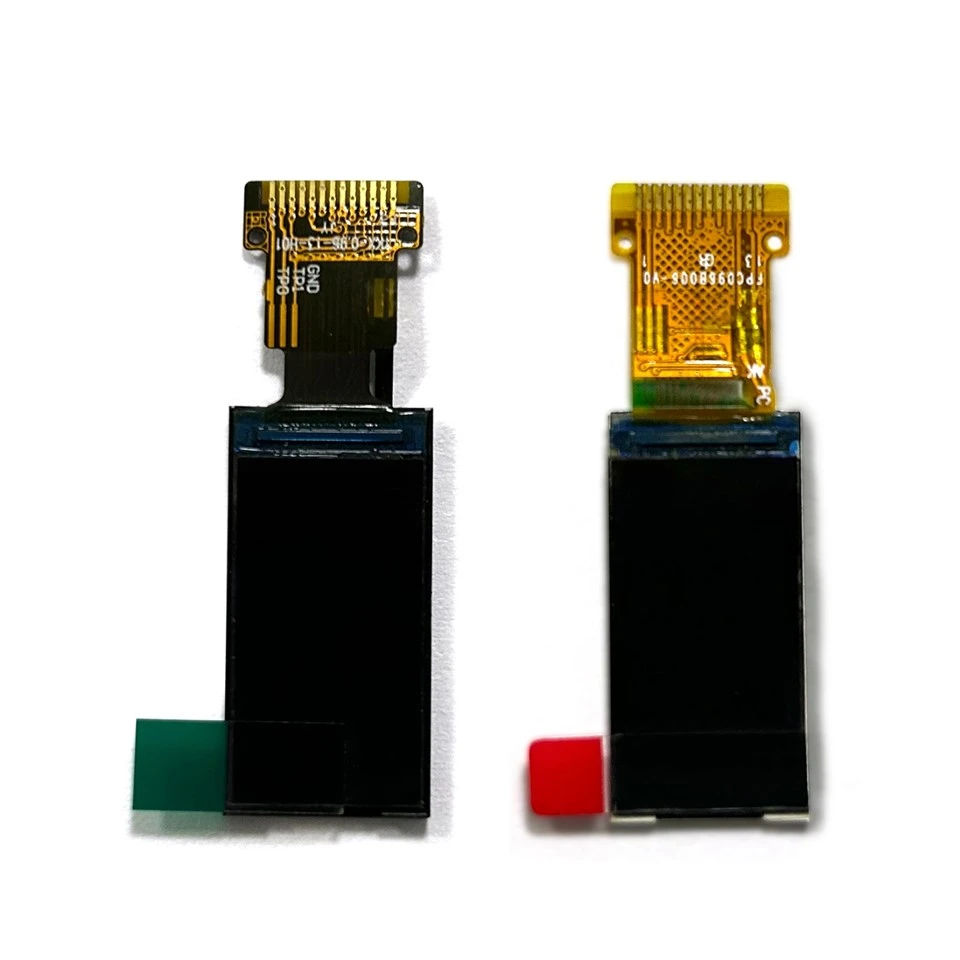

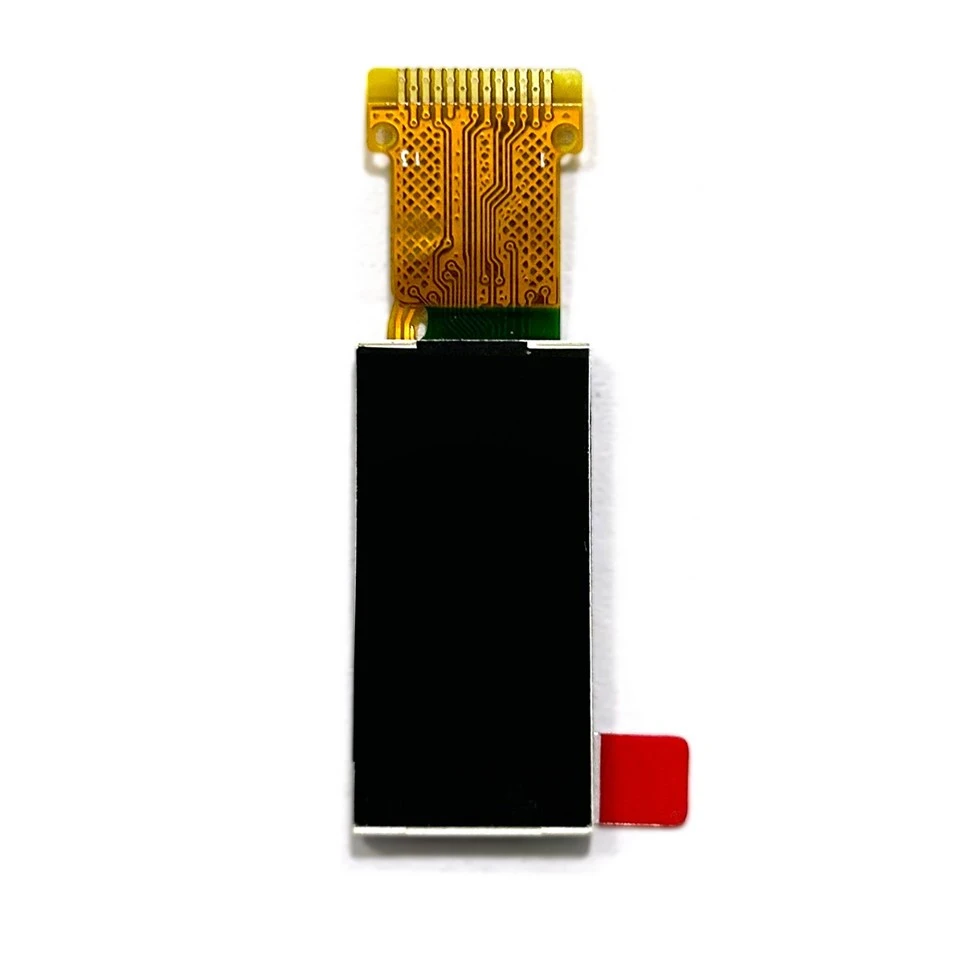

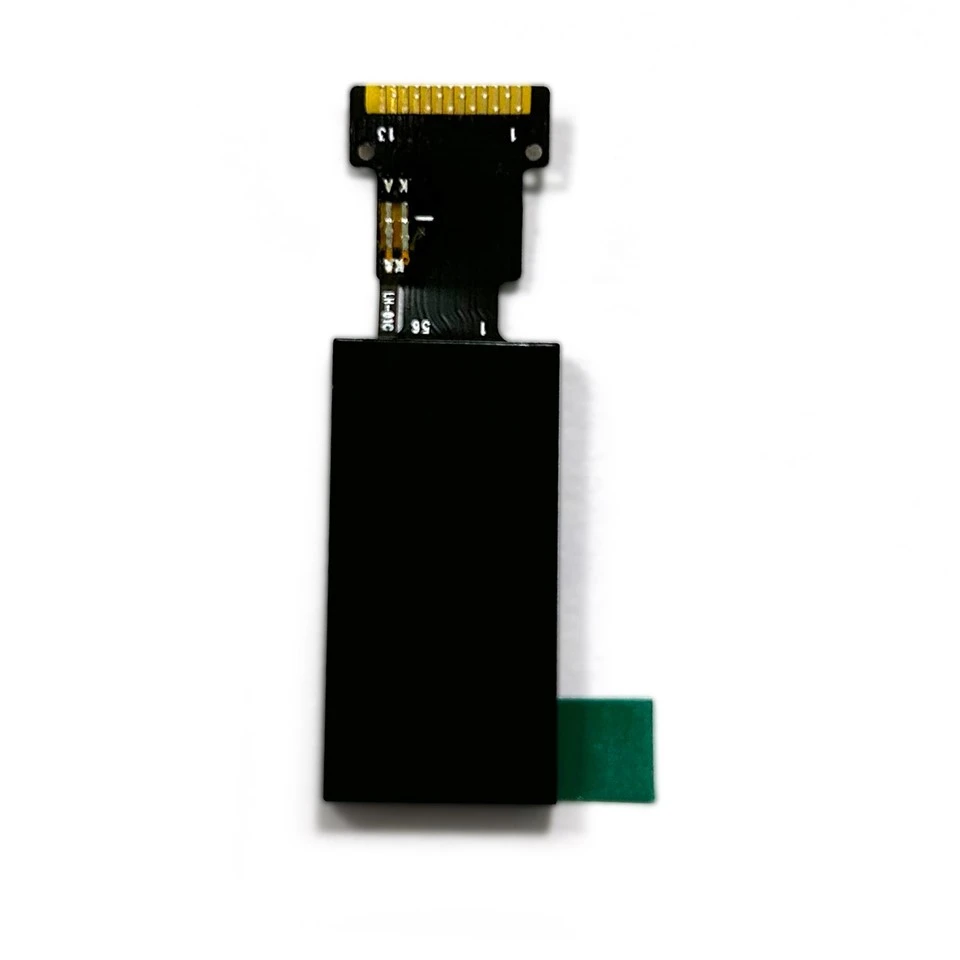

1.introduzione al prodotto
2.Caratteristica del prodotto
Vantaggi
Misurare:La dimensione diagonale di 0.96-pollici lo rende molto compatto e adatto ad applicazioni con spazio limitato.
1. Risoluzione:Solitamente ha una risoluzione più elevata, ad esempio 128x64 o 160x80 pixel, in grado di visualizzare immagini e testo chiari.
2. Visualizzazione a colori:La maggior parte dei formati TFT 0.96 è in grado di visualizzare una varietà di colori, fornendo ricchi effetti visivi.
3. Interfaccia:Solitamente supporta protocolli di comunicazione come SPI (Serial Peripheral Interface) o I2C (Serial Bus), comodo per la connessione con microcontrollori o altri dispositivi elettronici.
4. Basso consumo energetico:Rispetto ad altre tecnologie di visualizzazione, l'LCD TFT offre buone prestazioni in termini di consumo energetico ed è adatto per un uso a lungo termine.
0Il display LCD TFT da 0,96 è ampiamente utilizzato in molti scenari grazie alle sue dimensioni ridotte e alle buone prestazioni di visualizzazione. Ecco alcuni scenari applicativi comuni:
Sistemi integrati:Nei progetti di schede di sviluppo come Arduino e Raspberry Pi, viene utilizzato per visualizzare i dati dei sensori, le informazioni sullo stato e le interfacce utente.
Dispositivi portatili:Negli orologi intelligenti e nei dispositivi di monitoraggio della salute (come cardiofrequenzimetri, contapassi), viene utilizzato per visualizzare l'ora, i dati sanitari e le notifiche.
Elettronica di consumo:Nei giocattoli elettronici, nelle console di gioco e in altri piccoli prodotti elettronici, viene utilizzato per visualizzare schermate di gioco o interfacce interattive.
Controllo industriale:Sul pannello di controllo delle apparecchiature industriali viene utilizzato per visualizzare lo stato di funzionamento, le informazioni sugli allarmi e i parametri di sistema.
Domotica: nei dispositivi domestici intelligenti, viene utilizzata per visualizzare informazioni come temperatura, umidità e stato della luce.
Elettronica automobilistica:Nei display delle auto viene utilizzato per visualizzare le informazioni di navigazione, lo stato del veicolo e le interfacce dei sistemi di intrattenimento.
Dispositivi medici:Nei dispositivi medici portatili viene utilizzato per visualizzare i dati di monitoraggio del paziente e lo stato del dispositivo.
Dispositivi IoT:Nelle applicazioni IoT viene utilizzato per visualizzare lo stato del dispositivo, i dati dei sensori e le interfacce di interazione con l'utente.
4.Requisiti
Metodo di utilizzo
1. Preparare i materiali
0Modulo LCD TFT da 0,96 pollici
Microcontrollore (come Arduino, Raspberry Pi, ecc.)
Cavo di collegamento (cavo Dupont)
Alimentazione (se necessaria)
2. Collegamento hardware
Pin di connessione: collegarlo al microcontrollore in base alla definizione dei pin del modulo LCD. I pin comuni includono:
VCC: alimentazione positiva (solitamente 3,3 V o 5 V)
GND: alimentazione negativa
SCL: segnale di clock (solitamente collegato al pin SCL del microcontrollore)
SDA: linea dati (normalmente collegata al pin SDA del microcontrollore)
RES: pin di ripristino (opzionale)
DC/RS: pin di selezione dati/comandi (opzionale)
CS: pin di selezione chip (opzionale)
3. Installa la libreria
Arduino: se utilizzi Arduino, puoi installare le librerie corrispondenti tramite l'IDE Arduino, come le librerie Adafruit_GFX e Adafruit_ST7735, per supportare il funzionamento del display LCD TFT.
Raspberry Pi: puoi utilizzare le librerie Python come Pillow e ST7735 per controllare il display.
4. Scrivi il codice
Inizializza LCD: inizializza il display LCD nel codice e imposta i parametri di visualizzazione.
Disegna contenuto: utilizza le funzioni fornite dalla libreria per disegnare testo, grafica o immagini. Per esempio:
Testo visualizzato: lcd.print("Hello World");
Disegna la grafica: lcd.drawLine(x1, y1, x2, y2, color);
5. Carica il codice
Carica il codice scritto sul microcontrollore e assicurati che le connessioni siano corrette.
6. Visualizzazione di prova
Eseguire il programma per verificare se il display LCD visualizza il contenuto normalmente. In caso contrario verificare le connessioni e le impostazioni nel codice.
7. Debug e ottimizzazione
Regola il contenuto, il colore e il layout del display secondo necessità per garantire un'interfaccia utente intuitiva.
5. Parametro del prodotto (specifica)
|

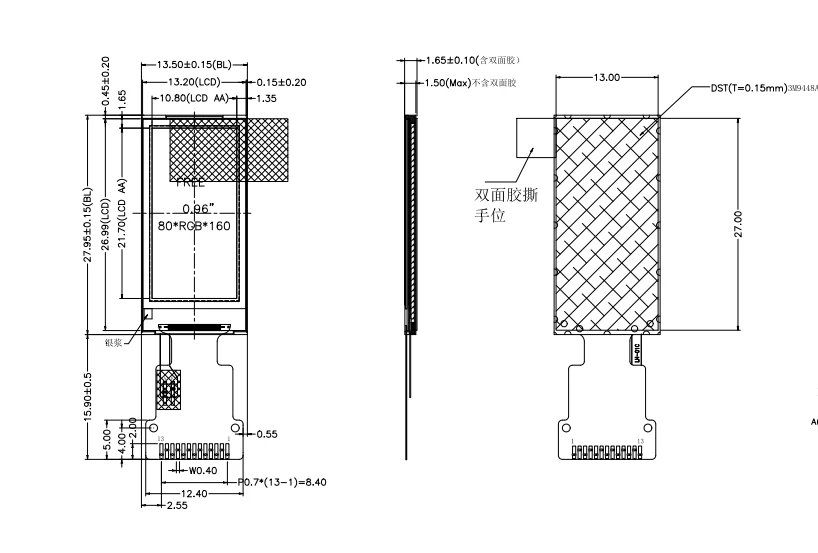

Dimensioni contorno modulo: 13,5 (L)*27,95 (A)*1,65 (P) mm
|
LCD AA: 10,8×21,7millimetro |
| Dimensioni LCD:0,96 pollici | Risoluzione:80(RGB)X160 |
| IC driver: ST7735S |
Tipo di driver retroilluminazione: Alimentazione/3,1 V/HITE |
| Interfaccia: 4W/4SPI | Retroilluminazione: LED bianco |
|
SPILLO |
SIMBOLO |
 |
|
1 |
NC |
|
|
2 |
NC |
|
|
3 |
CS |
|
|
4 |
SDA |
|
|
5 |
SCL |
|
|
6 |
RS |
|
|
7 |
RIPOSO |
|
|
8 |
CS |
|
|
9 |
NC |
|
|
10 |
VDD |
|
|
11 |
LEDK |
|
|
12 |
LEDA |
|
|
13 |
GND | |
|
|
|
|
|
|
|
